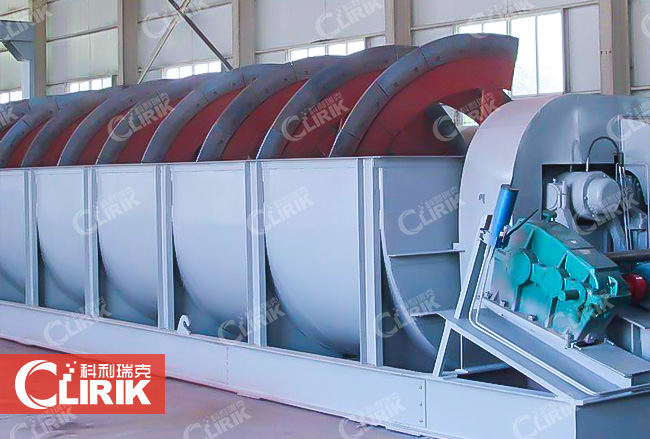

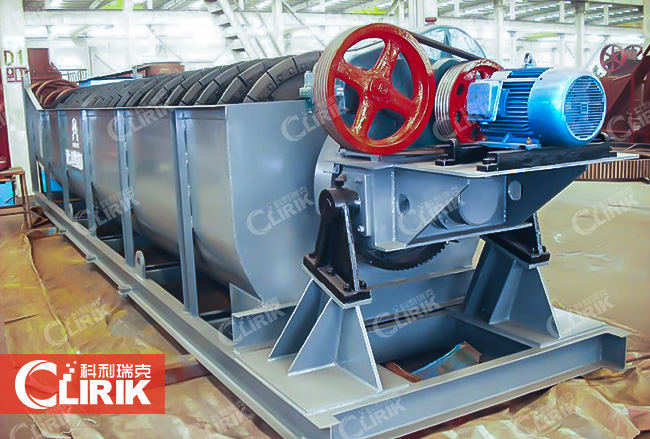

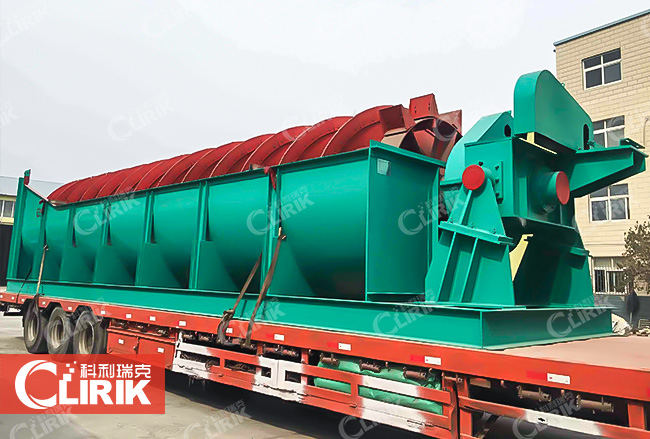

【产品简介】:高堰式螺旋分级机除主要作为磨矿的辅助设备,进行预先分级和检查分级外,有时也用于对含黏土矿石进行洗矿以及对矿浆进行脱泥、脱水。
【应用范围】:磨矿的辅助设备进行预先分级和检查分级,也用于对含黏土矿石进行洗矿以及对矿浆进行脱泥、脱水。
短信获取报价
1.设备电机、减速机、轴承采用优质的名牌产品。 2.分级机主轴采用无缝钢管制作,提高了管轴的强度。 3.我公司有专用加工分级机大轴的车床,可保证大轴一次装夹车成,保证大轴的同轴度。 4.大轴溢流端采用铜套结构,不但成本降低,使用寿命加长,而且维修更换方便。 5.叶片采用耐磨铸铁铸造,经久耐用。
高堰式螺旋分级机采用将磨细后的矿浆从位于沉降区中部的进料口给入水槽,倾斜安装的水槽下面是矿浆分级沉降区,螺旋低速转动,对矿浆起搅拌作用,使细颗粒悬浮到上面,流到溢流堰处溢出。粗颗粒沉到槽底,由螺旋输送到排料口作为返砂排出。溢流堰的位置高于螺旋轴下端的轴承中心,低于溢流端螺旋上缘。
螺旋分级机 | ||||||||||||
类型 | 型号 | 规格 | 螺旋直径 | 螺旋转数 | 水槽 | 生产能力(t/24h) | 传动电动机 | 提升电动机 | 重量 | |||
mm | r/min | 长mm | 宽mm | 倾角(°) | 溢流量 | 返砂量 | 功率(kw) | 功率(kw) | (t) | |||
高堰式单螺旋分级机 | FG-5 | Φ500 | 500 | 8-12.5 | 3900 | 560 | 10.5°-14° | 21-75 | 145-260 | 3 | 1.9 | |
FG-7 | Φ750 | 750 | 6-10 | 5367 | 830 | 10.5°-14° | 65-154 | 255-564 | 3 | 3.1 | ||
FG-10 | Φ1000 | 1000 | 5-8 | 6500 | 1110 | 10.5°-14° | 85 | 473-1026 | 5.5 | 4.9 | ||
FG-12 | Φ1200 | 1200 | 4-6 | 6500 | 1372 | 10.5°-14° | 150 | 1145-1600 | 5.5 | 2.2 | 8.5 | |
FG-15 | Φ1500 | 1500 | 4-6 | 8265 | 1664 | 14°-18.5° | 235 | 1140-2740 | 7.5 | 2.2 | 12.5 | |
FG-20 | Φ2000 | 2000 | 3.6-5.5 | 8400 | 2396 | 14.5°-18.5° | 400 | 5940 | 15 | 2.2 | 20.5 | |
FG-24 | Φ2400 | 2400 | 3.67 | 9160 | 2600 | 14°-18.5° | 580 | 6800 | 22 | 2.2 | 26.8 | |
FG-30 | Φ3000 | 3000 | 3.17 | 12500 | 3200 | 14°-18.5° | 890 | 11650 | 30 | 4 | 42.1 | |
高堰式双螺旋分级机 | 2FG-12 | Φ1200 | 1200 | 4-6 | 6500 | 2620 | 14°-10.5° | 300 | 2290-3200 | 5.5×2 | 2.2×2 | 15.8 |
2FG-15 | Φ1500 | 1500 | 4-6 | 8265 | 3200 | 14°-18.5° | 460 | 2240-5360 | 7.5×2 | 2.2×2 | 22.1 | |
2FG-20 | Φ2000 | 2000 | 3.6-5.5 | 8400 | 4296 | 14.5°-18.5° | 800 | 11880 | 15×2 | 2.2×2 | 35.5 | |
2FG-24 | Φ2400 | 2400 | 3.67 | 9160 | 5040 | 14°-18.5° | 1160 | 13600 | 11×2/15×2 | 2.2×2 | 41.1 | |
2FG-30 | Φ3000 | 3000 | 3.17 | 12500 | 6300 | 14°-18.5° | 1785 | 23300 | 22×2 | 4 | 73 |
