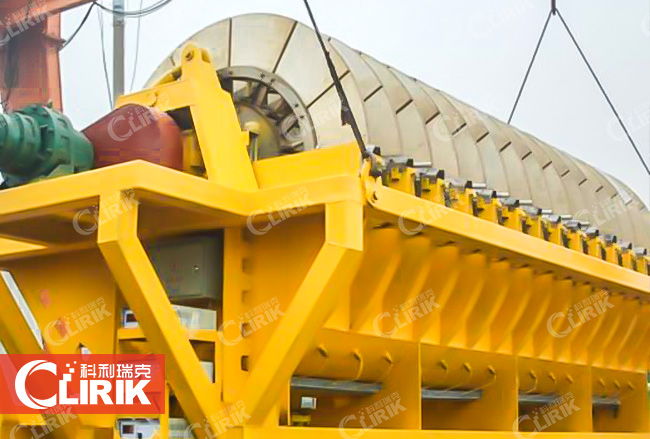

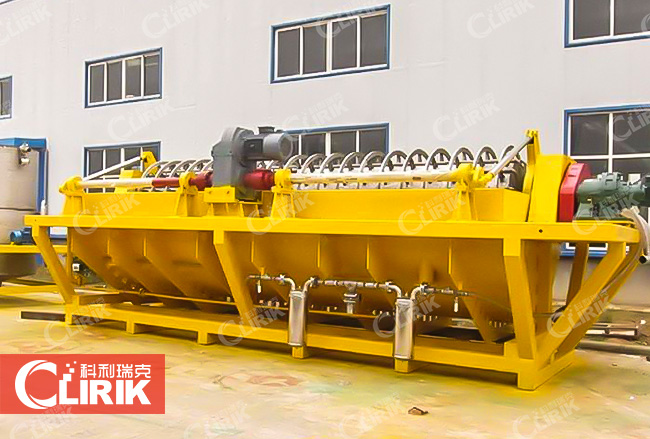

陶瓷真空过滤机

【产品简介】:陶瓷过滤机是新一代高效节能的固液分离机械,其基本原理与普通圆盘真空过滤机相同,关键区别是其采用多孔陶瓷过滤板作为过滤介质,由于毛细管力的作用,过滤过程中,只有水能通过过滤板,而空气始终不能通过。多用于精矿的脱水

【应用范围】:广泛应用于矿山有色金属、稀有金属、黑色金属,非金属等精矿及尾矿脱水,化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等。物料细度从-200到-450目以及各种超细物料。

短信获取报价

产品特点

该机还具有过滤物含水率低,穿孔少,耐酸、耐腐等特点。 采用自动化操作,劳动强度低,安全性好,工作环境整洁。

工作原理

陶瓷过滤机工作基于毛细微孔的作用原理,采用微孔陶瓷作为过滤介质,利用微孔陶瓷大量狭小具有毛细作用原理设计的固液分离设备,在负压工作状态下的盘式过滤机,利用微孔陶瓷过滤板其独特通水不透气的特性,抽取陶瓷过滤板内腔真空产生与外部的压差,使料槽内悬浮的物料在负压的作用下吸附在陶瓷过滤板上,固体物料因不能通过微孔陶瓷过滤板被截留在陶瓷板表面,而液体因真空压差的作用及陶瓷过滤板的亲水性则顺利通过进入气液分配装置(真空桶)外排或循环利用从而达到固液分离的目的。
陶瓷过滤机外形及机理与盘式真空过滤机的工作原理相类似,即在压强差的作用下,悬浮液通过过滤介质时,颗粒被截留在介质表面形成滤饼,而液体则通过过滤介质流出,达到了固液分离的目的。其不同之处在于过滤介质—陶瓷过滤板具有产生毛细效应的微孔,使微孔中的毛细作用力大于真空所施加的力,使微孔始终保持充满液体状态,无论在什么情况下,陶瓷过滤板不允许空气透过,由于没有空气透过,固液分离时能耗低、真空度高。

技术参数

陶瓷真空过滤机
机器规格 ㎡ 滤板规格 ㎡ 圆盘数量 个 滤板数量 块 过滤面积 ㎡ 装机功率 Kw 运行功率 Kw 重量 kg 长度 mm 宽度 mm 高度 mm
4 2 2 24 4 7.6 6.6 2000 2460 2480 2100
8 2 4 48 8 8.8 7.4 3000 2960 2800 2100
12 3 4 48 12 9.2 7.4 5000 3200 3080 2450
15 3 5 60 15 12.1 9.9 5500 4300 3100 2490
18 3 6 72 18 12.5 9.9 6000 4600 3100 2490
21 3 7 84 21 12.9 9.9 6500 4900 3100 2490
24 3 8 96 24 15.8 12.4 7500 5200 3170 2530
30 3 10 120 30 19.75 15.55 9000 5800 3170 2530
36 4 9 108 36 22.85 19.05 9700 5110 3435 2820
40 5 8 96 40 24.85 19.85 11500 4870 3450 2900
45 5 9 108 45 25.45 19.85 11500 5170 3450 2900
60 5 12 144 60 35.4 28 13800 6600 3450 2900
80 5 16 192 80 49 39.99 18500 7990 3720 2900
100 5 20 240 100 63.9 51.5 21500 9190 3720 2960
120 6 20 240 120 81.9 67.5 24500 9190 3850 3180
